【巩固突破】人教版九年级全一册物理 第17章《欧姆定律》单元检测（A卷·基础巩固）（含解析）

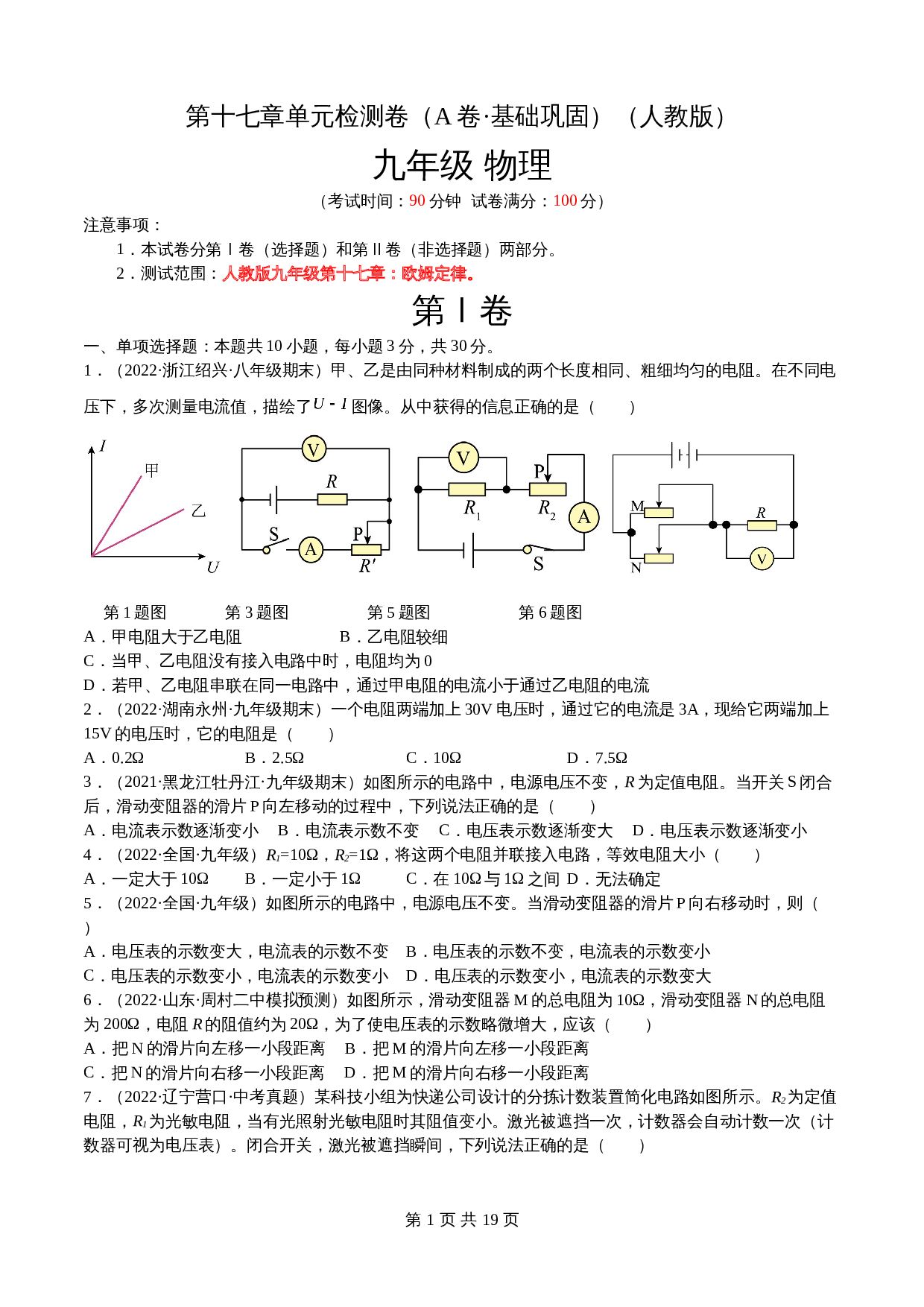

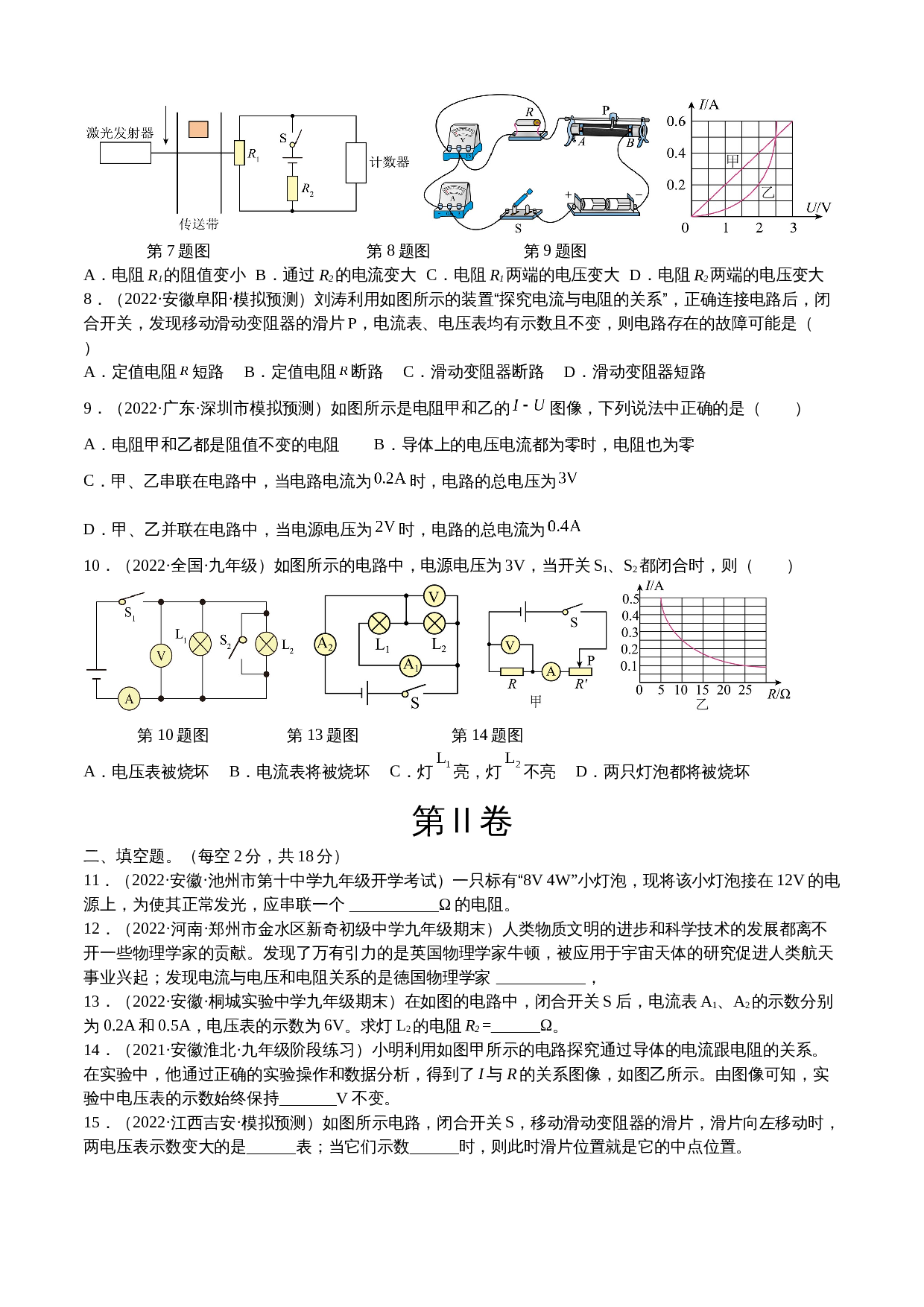

第十七章单元检测卷（ A 卷·基础巩固）（人教版） 九年级 物理 （考试时间： 90 分钟 试卷满分： 100 分） 注意事项： 1 ．本试卷分第 Ⅰ 卷（选择题）和第 Ⅱ 卷（非选择题）两部分。 2 ．测试范围： 人教版 九年级 第十七章：欧姆定律。 第 Ⅰ 卷 一 、 单项 选择题：本题共 1 0 小题，每小题 3 分 ， 共 3 0 分 。 1 ．（ 2022· 浙江绍兴 · 八年级期末）甲、乙是由同种材料制成的两个长度相同、粗细均匀的电阻。在不同电压下，多次测量电流值，描绘了 图像。从中获得的信息正确的是（　　） 第 1 题图 第 3 题图 第 5 题图 第 6 题图 A ．甲电阻大于乙电阻 B ．乙电阻较细 C ．当甲、乙电阻没有接入电路中时，电阻均为 0 D ．若甲、乙电阻串联在同一电路中，通过甲电阻的电流小于通过乙电阻的电流 2 ．（ 2022· 湖南永州 · 九年级期末）一个电阻两端加上 30V 电压时，通过它的电流是 3A ，现给它两端加上 15V 的电压时，它的电阻是（　　） A ． 0.2Ω B ． 2.5Ω C ． 10Ω D ． 7.5Ω 3 ．（ 2021· 黑龙江牡丹江 · 九年级期末）如图所示的电路中，电源电压不变， R 为定值电阻。当开关 S 闭合后，滑动变阻器的滑片 P 向左移动的过程中，下列说法正确的是（　　） A ．电流表示数逐渐变小 B ．电流表示数不变 C ．电压表示数逐渐变大 D ．电压表示数逐渐变小 4 ．（ 2022· 全国 · 九年级） R 1 =10Ω ， R 2 =1Ω ，将这两个电阻并联接入电路，等效电阻大小（　　） A ．一定大于 10Ω B ．一定小于 1Ω C ．在 10Ω 与 1Ω 之间 D ．无法确定 5 ．（ 2022· 全国 · 九年级）如图所示的电路中，电源电压不变。当滑动变阻器的滑片 P 向右移动时，则（　　） A ．电压表的示数变大，电流表的示数不变 B ．电压表的示数不变，电流表的示数变小 C ．电压表的示数变小，电流表的示数变小 D ．电压表的示数变小，电流表的示数变大 6 ．（ 2022· 山东 · 周村二中模拟预测）如图所示，滑动变阻器 M 的总电阻为 10Ω ，滑动变阻器 N 的总电阻为 200Ω ，电阻 R 的阻值约为 20Ω ，为了使电压表的示数略微增大，应该（　　） A ．把 N 的滑片向左移一小段距离 B ．把 M 的滑片向左移一小段距离 C ．把 N 的滑片向右移一小段距离 D ．把 M 的滑片向右移一小段距离 7 ．（ 2022· 辽宁营口 · 中考真题）某科技小组为快递公司设计的分拣计数装置简化电路如图所示。 R 2 为定值电阻， R 1 为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　） 第 7 题图 第 8 题图 第 9 题图 A ．电阻 R 1 的阻值变小 B ．通过 R 2 的电流变大 C ．电阻 R 1 两端的电压变大 D ．电阻 R 2 两端的电压变大 8 ．（ 2022· 安徽阜阳 · 模拟预测）刘涛利用如图所示的装置 “ 探究电流与电阻的关系 ” ，正确连接电路后，闭合开关，发现移动滑动变阻器的滑片 P ，电流表、电压表均有示数且不变，则电路存在的故障可能是（　　） A ．定值电阻 短路 B ．定值电阻 断路 C ．滑动变阻器断路 D ．滑动变阻器短路 9 ．（ 2022· 广东 · 深圳市模拟预测）如图所示是电阻甲和乙的 图像，下列说法中正确的是（　　） A ．电阻甲和乙都是阻值不变的电阻 B ．导体上的电压电流都为零时，电阻也为零 C ．甲、乙串联在电路中，当电路电流为 时，电路的总电压为 D ．甲、乙并联在电路中，当电源电压为 时，电路的总电流为 10 ．（ 2022· 全国 · 九年级）如图所示的电路中，电源电压为 3V ，当开关 S 1 、 S 2 都闭合时，则（　　） 第 10 题图 第 13 题图 第 14 题图 A ．电压表被烧坏 B ．电流表将被烧坏 C ．灯 亮，灯 不亮 D ．两只灯泡都将被烧坏 第 Ⅱ 卷 二 、 填空题。（每空 2 分 ， 共 18 分） 11 ．（ 2022· 安徽 · 池州市第十中学九年级开学考试）一只标有 “8V 4W” 小灯泡，现将该小灯泡接在 12V 的电源上，为使其正常发光，应串联一个 ___________Ω 的电阻。 12 ．（ 2022· 河南 · 郑州市金水区新奇初级中学九年级期末）人类物质文明的进步和科学技术的发展都离不开一些物理学家的贡献。发现了万有引力的是英国物理学家牛顿，被应用于宇宙天体的研究促进人类航天事业兴起；发现电流与电压和电阻关系的是德国物理学家 ___________ ， 13 ．（ 2022· 安徽 · 桐城实验中学九年级期末）在如图的电路中，闭合开关 S 后，电流表 A 1 、 A 2 的示数分别为 0.2A 和 0.5A ，电压表的示数为 6V 。求灯 L 2 的电阻 R 2 =______Ω 。 14 ．（ 2021· 安徽淮北 · 九年级阶段练习）小明利用如图甲所示的电路探究通过导体的电流跟电阻的关系。在实验
