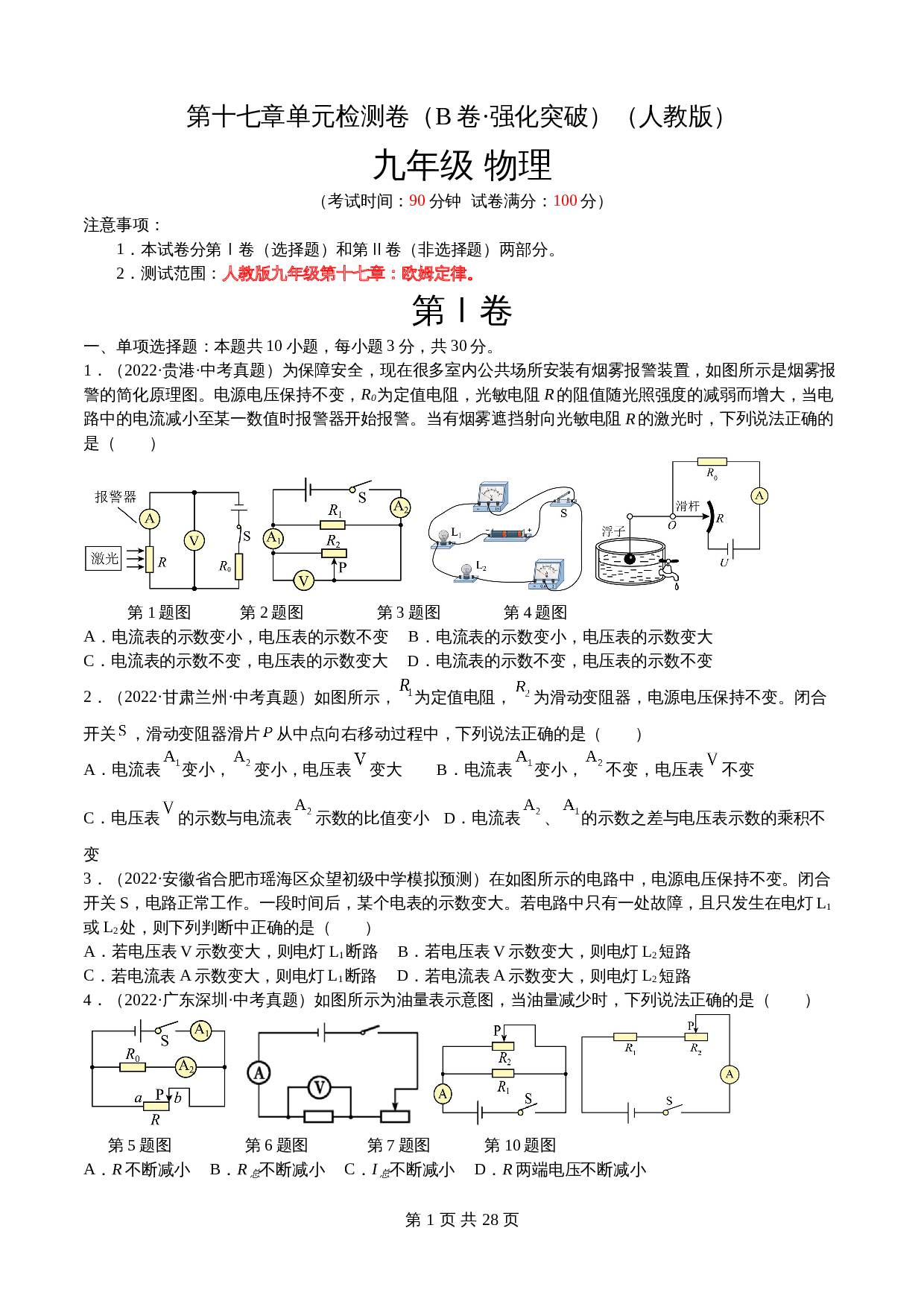

第十七章单元检测卷（ B 卷·强化突破）（人教版） 九年级 物理 （考试时间： 90 分钟 试卷满分： 100 分） 注意事项： 1 ．本试卷分第 Ⅰ 卷（选择题）和第 Ⅱ 卷（非选择题）两部分。 2 ．测试范围： 人教版 九年级 第十七章：欧姆定律。 第 Ⅰ 卷 一 、 单项 选择题：本题共 1 0 小题，每小题 3 分 ， 共 3 0 分 。 1 ．（ 2022· 贵港 · 中考真题）为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变， R 0 为定值电阻，光敏电阻 R 的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻 R 的激光时，下列说法正确的是（　　） 第 1 题图 第 2 题图 第 3 题图 第 4 题图 A ．电流表的示数变小，电压表的示数不变 B ．电流表的示数变小，电压表的示数变大 C ．电流表的示数不变，电压表的示数变大 D ．电流表的示数不变，电压表的示数不变 2 ．（ 2022· 甘肃兰州 · 中考真题）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变。闭合开关 ，滑动变阻器滑片 从中点向右移动过程中，下列说法正确的是（　　） A ．电流表 变小， 变小，电压表 变大 B ．电流表 变小， 不变，电压表 不变 C ．电压表 的示数与电流表 示数的比值变小 D ．电流表 、 的示数之差与电压表示数的乘积不变 3 ．（ 2022· 安徽省合肥市瑶海区众望初级中学模拟预测）在如图所示的电路中，电源电压保持不变。闭合开关 S ，电路正常工作。一段时间后，某个电表的示数变大。若电路中只有一处故障，且只发生在电灯 L 1 或 L 2 处，则下列判断中正确的是（　　） A ．若电压表 V 示数变大，则电灯 L 1 断路 B ．若电压表 V 示数变大，则电灯 L 2 短路 C ．若电流表 A 示数变大，则电灯 L 1 断路 D ．若电流表 A 示数变大，则电灯 L 2 短路 4 ．（ 2022· 广东深圳 · 中考真题）如图所示为油量表示意图，当油量减少时，下列说法正确的是（　　） 第 5 题图 第 6 题图 第 7 题图 第 10 题图 A ． R 不断减小 B ． R 总 不断减小 C ． I 总 不断减小 D ． R 两端电压不断减小 5 ．（ 2022· 内蒙古包头 · 中考真题）如图所示，电源电压为 3V ， R 0 的阻值为 5Ω ，滑动变阻器 R 的最大阻值为 10Ω ， a 、 b 为滑动变阻器两个端点。闭合开关，下列说法正确的是（　　） A ．若将滑片移动到 a 端，电路仍能正常工作 B ．滑片在 b 端时，电流表 A 1 示数为 0.3A C ．滑片由 b 端向 a 端移动，电流表 A 2 示数变大 D ．滑片移动到中点时，电流表 A 1 与 A 2 示数比为 2∶1 6 ．（ 2022· 江苏 · 苏州高新区第一初级中学校九年级开学考试）在探究 “ 通过导体中的电流与电阻之间关系 ” 的实验中，实验器材：电源（ 4.5V ）、电流表（量程 0 ～ 0.6A ）、电压表、三个定值电阻（ 5Ω 、 10Ω 、 20Ω ），滑动变阻器标有 “30Ω 　 1A” 字样。如图所示，则探究过程中定值电阻两端电压设定值的合理范围是（　　） A ． 1.2 ～ 2.0V B ． 1.8 ～ 2.4V C ． 1.2 ～ 3.0V D ． 1.8 ～ 3.0V 7 ．（ 2022· 上海 · 中考真题）在图所示的电路中，电阻 R 1 的阻值为 10 欧，滑动变阻器滑片 P 位于中点。用一阻值为 20 欧的电阻替换 R 1 后，可能使电流表示数与替换 R 1 前相同的方法是（　　） 第 8 题图 第 9 题图 第 11 题图 A ．电源电压不变，不移动滑片 P B ．电源电压不变，向右移动滑片 P C ．减小电源电压，不移动滑片 P D ．增大电源电压，向右移动滑片 P 8 ．（ 2022· 新疆 · 中考真题）如图甲所示的电路中，电源电压保持不变 R 0 为定值电阻， R 1 为热敏电阻。在 0℃~80℃ 的范围内，电压表的示数 U 随热敏电阻的温度 t 变化的关系如图乙所示。已知当温度 t 由 10℃ 升高到 30℃ 的过程中，热敏电阻 Rt 的阻值变化了 20Ω ，则温度 t 由 30℃ 升高到 50℃ 的过程中，热敏电阻 R 1 的阻值变化情况是（　　） A ．阻值减小且阻值变化量小于 20Ω B ．阻值减小且阻值变化量大于 20Ω C ．阻值增大且阻值变化量小于 20Ω D ．阻值增大且阻值变化量大于 20Ω 9 ．（ 2022· 镇江 · 二模）题图甲为某物理兴趣小组设计的利用电路测量物体重力的仪器，电压表 V 1 、 V 2 的量程均为 0 ～ 15V ， R 0 =5Ω ， R =15Ω ，在保证电路的安全下，弹簧的伸长与拉力均成正比。当秤盘里不放重物时，滑片 P 恰好在 a 点，闭合开关 S 可以得到电压表 V 2 的示数与电阻 R 的关系如乙图。下列说法正确的是（　　） A ．盘内物体重力变大时，电路消耗的总功率变小 B ． P 在滑动过程中，电压表 V 1 、 V 2 示数的差值不变 C ． V 1 表盘不能改造成显示重力大小的刻度 D ．
