【巩固突破】人教版九年级全一册物理 第20章《电与磁》单元检测（B卷·强化突破）（含解析）

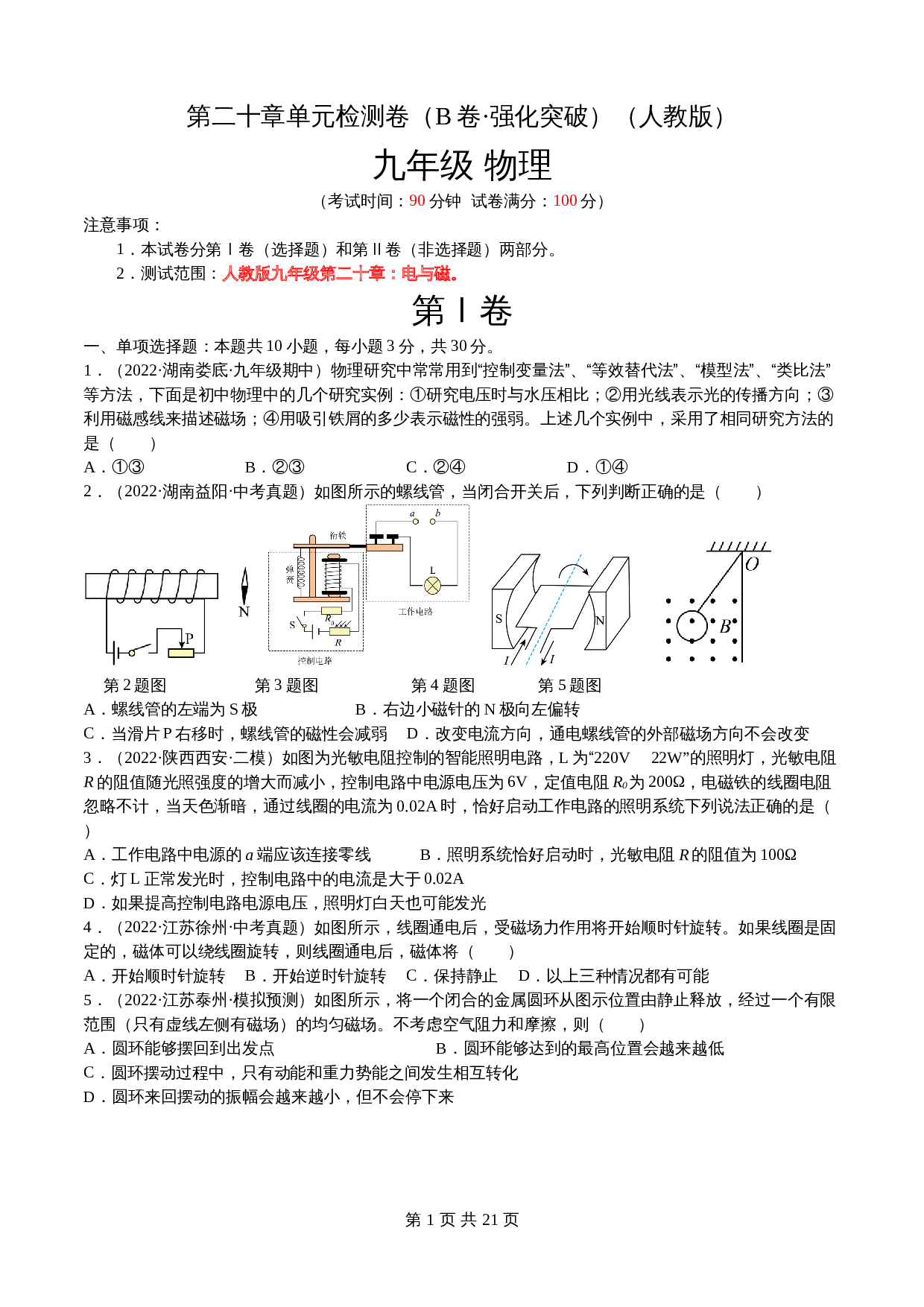

第二十章单元检测卷（ B 卷·强化突破）（人教版） 九年级 物理 （考试时间： 90 分钟 试卷满分： 100 分） 注意事项： 1 ．本试卷分第 Ⅰ 卷（选择题）和第 Ⅱ 卷（非选择题）两部分。 2 ．测试范围： 人教版 九年级 第二十章：电与磁。 第 Ⅰ 卷 一 、 单项 选择题：本题共 1 0 小题，每小题 3 分 ， 共 3 0 分 。 1 ．（ 2022· 湖南娄底 · 九年级期中）物理研究中常常用到 “ 控制变量法 ” 、 “ 等效替代法 ” 、 “ 模型法 ” 、 “ 类比法 ” 等方法，下面是初中物理中的几个研究实例： ① 研究电压时与水压相比； ② 用光线表示光的传播方向； ③ 利用磁感线来描述磁场； ④ 用吸引铁屑的多少表示磁性的强弱。上述几个实例中，采用了相同研究方法的是（　　） A ． ①③ B ． ②③ C ． ②④ D ． ①④ 2 ．（ 2022· 湖南益阳 · 中考真题）如图所示的螺线管，当闭合开关后，下列判断正确的是（　　） 第 2 题图 第 3 题图 第 4 题图 第 5 题图 A ．螺线管的左端为 S 极 B ．右边小磁针的 N 极向左偏转 C ．当滑片 P 右移时，螺线管的磁性会减弱 D ．改变电流方向，通电螺线管的外部磁场方向不会改变 3 ．（ 2022· 陕西西安 · 二模）如图为光敏电阻控制的智能照明电路， L 为 “220V       22W” 的照明灯，光敏电阻 R 的阻值随光照强度的增大而减小，控制电路中电源电压为 6V ，定值电阻 R 0 为 200Ω ，电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为 0.02A 时，恰好启动工作电路的照明系统下列说法正确的是（　　） A ．工作电路中电源的 a 端应该连接零线 B ．照明系统恰好启动时，光敏电阻 R 的阻值为 100Ω C ．灯 L 正常发光时，控制电路中的电流是大于 0.02A D ．如果提高控制电路电源电压，照明灯白天也可能发光 4 ．（ 2022· 江苏徐州 · 中考真题）如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将（　　） A ．开始顺时针旋转 B ．开始逆时针旋转 C ．保持静止 D ．以上三种情况都有可能 5 ．（ 2022· 江苏泰州 · 模拟预测）如图所示，将一个闭合的金属圆环从图示位置由静止释放，经过一个有限范围（只有虚线左侧有磁场）的均匀磁场。不考虑空气阻力和摩擦，则（　　） A ．圆环能够摆回到出发点 B ．圆环能够达到的最高位置会越来越低 C ．圆环摆动过程中，只有动能和重力势能之间发生相互转化 D ．圆环来回摆动的振幅会越来越小，但不会停下来 第 6 题图 第 7 题图 第 8 题图 第 9 题图 6 ．（ 2022· 浙江杭州 · 中考真题）如图所示，粗糙的水平桌面上有两块相同的条形磁体甲和乙，它们之间有相互作用力且保持静止。对图示甲、乙两块条形磁体受到摩擦力的方向分析正确的是（　　） A ．甲一定水平向左，乙一定水平向右 B ．甲水平向右，乙无法确定 C ．甲水平向左，乙无法确定 D ．甲、乙均无法确定 7 ．（ 2022· 安徽 · 模拟预测）如图所示为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知以下说法中正确的是（　　） A ．当开关 S 接 a 点时，仪表指针向右偏转 B ．若将电源正负极对调，仪表指针偏转方向不变 C ．保持滑片 P 的位置不变，开关 S 由 a 点换到 b 点，仪表示数变小 D ．当开关 S 接 a 点，滑片 P 向上移动时，仪表示数变小 8 ．（ 2022· 陕西渭南 · 一模）电梯均有额定运载人数标准，当人员超载时电梯内报警装置会发出声音提示，此时乘客应主动减员，退出电梯。电梯的工作原理如图所示， R 1 为保护电阻， R 2 为压敏电阻，其阻值随压力的增大而减小，下列说法正确的是（　　） A ．甲为控制电路，乙为工作电路 B ．电梯正常运行时， K 与 A 接触 C ．电梯超载时，电磁铁磁性减小 D ．电梯超载时，响铃的同时电动机也工作 9 ．（ 2022· 全国 · 九年级）下图为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（　　） A ．导线 ab 中的电流在这两个时刻方向不同，受到的磁场力方向也不同 B ．甲乙两图中的线圈再转动 90 度角，都能到达平衡位置 C ．由上往下看，线圈中电流均为顺时针方向 D ．如果电动机持续转动，则电动机内外流的都是直流电 10 ．（ 2022· 全国 · 九年级）电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法不正确的是（　　） 第 10 题图 第 11 题图 第 12 题图 A ．选用铜质弦，电吉他仍能正常工作 B ．取走磁体，电吉他将不能正常工作 C ．增加线圈数可以增大线圈中的感应电流 D ．弦振动过程
